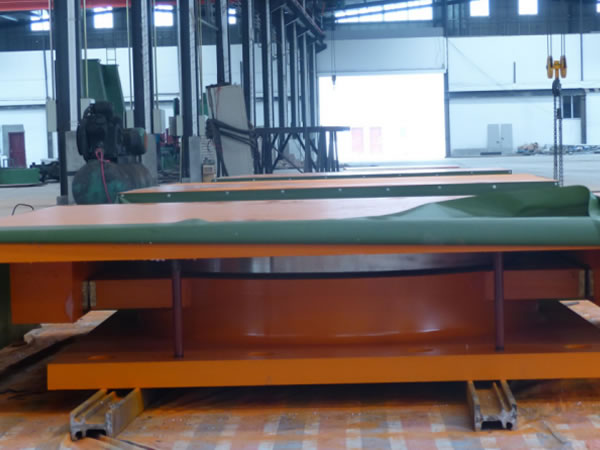

GCQZ系列球型支座

GCQZ系列球型支座
GCQZ系列球型支座

产品说明:

GCQZ系列球型钢支座是按照国家标准《桥梁球型支座》(GB/T 17955-2009),同 时参照并满足欧洲标准《Structural bearings – Part 7:Spherical andcylindrical PTFE bearings》(EN 1337-7:2005)及其他相关行业规范研发的桥梁标准构件系列产品。

GCQZ系列具有材质优良、构造合理、注重细节、安全经济等优点。适用于公路、城市的各种类型桥梁。

技术参数:

  • 支座设计承载力:1000KN-60000KN分35个等级
  • 水平承载力:分三类,分别是水平承载力为竖向承载力的10%(Ⅰ型)、15%(Ⅱ型)、22.5%(Ⅲ型)
  • 设计位移:单向活动型支座活动方向和双向活动型支座的顺桥向位移量分为6 级:±50mm,±100mm,±150mm,±200mm,±250mm,±300mm;双向活动型支座横桥向的位移量为±40mm;当单向活动型支座用于横向活动时,通常选用位移量为±50mm
